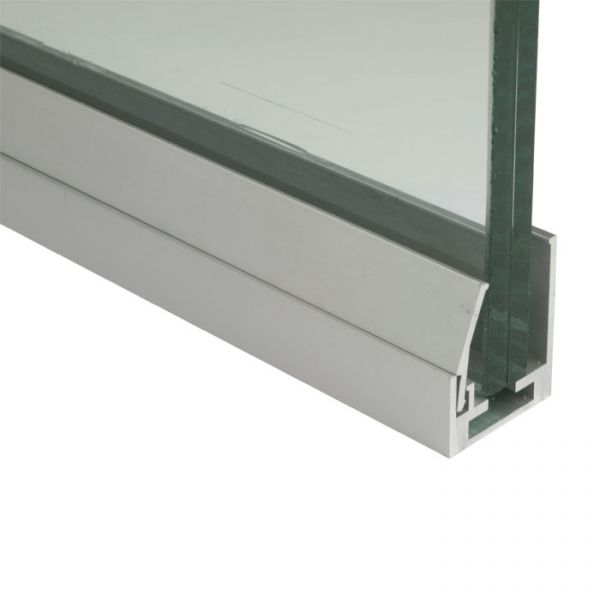

Klikprofiel incl. kliklat 30x25x30 13DFKLIK

Klikprofiel incl. kliklat 30x25x30 13DFKLIK
  • Basisprofiel incl kliklat 30x25x30mm voor glasdikte

    • 10 of 5/5/2
    • 12 of 6/6/2
    • 16 of 8/8/2
  • .

    Klemmen d.m.v. klemrubber (apart bestellen)

    Afname per handelslengte van 6000mm, prijs per handelslengte!

    • Glasaftrek: 15mm per profiel
    • Afmeting: 30x25x30x1,5mm


Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



-          Hoogte paneel: 2000 – 15 – 15 = 1970mm

-          Breedte paneel: 2000 – 15 – 15 = 1970mm



Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



-          Hoogte paneel: 2000 -15 – 15= 1970mm

-          Breedte paneel: 2000 -15 +15 = 2000mm



aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2.000 mm zijn.

Montage profiel (kliklat) 30x25x30
