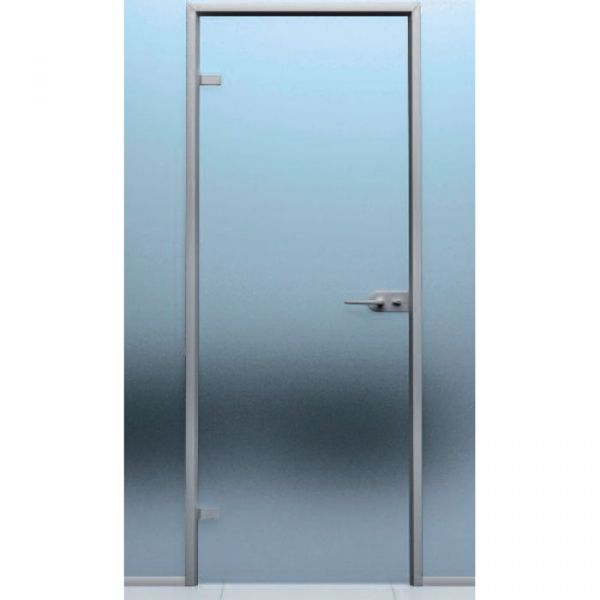

Deurkader 2,4m² DIN R 13DF01M24R

Deurkader 2,4m² DIN R 13DF01M24R

- Deurkader voor deur DIN rechts, max oppervlakte deur 2,4m, inclusief alle accessoires, exclusief DF02 (vast profiel rondom kader) + DF.. rubber (rubber aan beide zijden in DF02 profiel) & beslag!



Het DF02 profiel + DF rubber is los te bestellen via de website!

Bij een pui situatie met vaste panelen volledig omkaderd met de klikprofielen (DF03+DF04) geldt het onderstaande:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



-          Hoogte paneel: 2000 – 15 – 15 = 1970mm

-          Breedte paneel: 2000 – 15 – 15 = 1970mm



Bij pui met vaste panelen omkaderd met de klikprofielen (DF03+DF04), onder, boven en links aan bestaande wand, rechts met DF02 profiel, dat in DF01 deurkader komt geldt:



Uitgaande van een voorbeeld afmeting van 2.000 (B) x 2.000 (H) mm, dan wordt de formule :



-          Hoogte paneel: 2000 -15 – 15= 1970mm

-          Breedte paneel: 2000 -15 +15 = 2000mm



aan de wandzijde  -15 mm (aftrek) aan de kaderzijde (zoals de situatie op de tekening) + 15 mm (insteek)…., dus zou o.b.v. 2.000 mm strakke breedte maat, de glasbreedte 2000 mm zijn.

LET OP!

Indien er gewerkt wordt met een bovenlicht is het belangrijk dat het glas ter hoogte van de twee hoeken goed opgecalleerd zit en dit zonder enige speling. Het kader mag niet naar links en naar rechts kunnen verschuiven, de hoeken dienen in dit geval opgecalleerd te zitten

Indien dit niet het geval is, wordt het glas enkel vastgehouden met de rubber. Indien de deur open en dicht gaat, begint de rubber over het glas te schuiven.

Indien de deur volledig 180° moet open draaien (bijv. toepassing kantoorhallen), dan kan ALLEEN gebruik worden gemaakt van de scharnieren 13503 of 61LAN07!

Deurkader

Download hier het bestelformulier voor deurkaders met liggende sloten.

Download hier het bestelformulier voor deurkaders met staande sloten.

Download hier het bestelformulier voor deurkaders met houten deuren.
